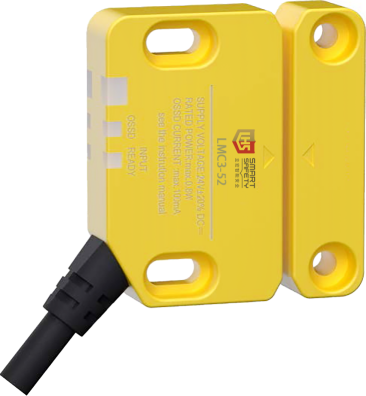

LMC3-52 磁性感應安全開關



·小型化設計,(適配30mm鋁框)便于安裝

·采用冗余內部電路(雙CPU互檢)和自診斷功能

·智能化診斷與狀態顯?: 集成LED指?燈,實時反饋門開關狀態及故障信息,便于快速排查問題

·支持多開關串聯(可連接30個開關),適應復雜設備布局

·執?器編碼功能有低級?級,?次安裝自學習與感應器匹配,?級功能具有唯一性,不可互換使用

·具有磁保持功能,磁保持力可達15N,可以替代門磁吸



選型大類

配置類型

編碼類型

輸出方式

引線方式

直接出線

線纜長度

型號

簡單功能

通用編碼

NPN

直接出線

3M

LMC3-52-J2-N-Z3

5M

LMC3-52-J2-N-Z5

10M

LMC3-52-J2-N-Z10

M12接頭

/

LMC3-52-J2-N-M12

PNP

直接出線

3M

LMC3-52-J2-P-Z3

5M

LMC3-52-J2-P-Z5

10M

LMC3-52-J2-P-Z10

M12接頭

/

LMC3-52-J2-P-M12

唯一編碼

NPN

直接出線

3M

LMC3-52-J1-N-Z3

5M

LMC3-52-J1-N-Z5

10M

LMC3-52-J1-N-Z10

M12接頭

/

LMC3-52-J1-N-M12

PNP

直接出線

3M

LMC3-52-J1-P-Z3

5M

LMC3-52-J1-P-Z5

10M

LMC3-52-J1-P-Z10

M12接頭

/

LMC3-52-J1-P-M12

標準

通用編碼

NPN

直接出線

3M

LMC3-52-B2-N-Z3

5M

LMC3-52-B2-N-Z5

10M

LMC3-52-B2-N-Z10

M12接頭

/

LMC3-52-B2-N-M12

PNP

直接出線

3M

LMC3-52-B2-P-Z3

5M

LMC3-52-B2-P-Z5

10M

LMC3-52-B2-P-Z10

M12接頭

/

LMC3-52-B2-P-M12

唯一編碼

NPN

直接出線

3M

LMC3-52-B1-N-Z3

5M

LMC3-52-B1-N-Z5

10M

LMC3-52-B1-N-Z10

M12接頭

/

LMC3-52-B1-N-M12

PNP

直接出線

3M

LMC3-52-B1-P-Z3

5M

LMC3-52-B1-P-Z5

10M

LMC3-52-B1-P-Z10

M12接頭

/

LMC3-52-B1-P-M12

高功能型


通用編碼

NPN

直接出線

3M

LMC3-52-G2-N-Z3

5M

LMC3-52-G2-N-Z5

10M

LMC3-52-G2-N-Z10

M12接頭

/

LMC3-52-G2-N-M12

PNP

直接出線

3M

LMC3-52-G2-P-Z3

5M

LMC3-52-G2-P-Z5

10M

LMC3-52-G2-P-Z10

M12接頭

/

LMC3-52-G2-P-M12

唯一編碼

NPN

直接出線

3M

LMC3-52-G1-N-Z3

5M

LMC3-52-G1-N-Z5

10M

LMC3-52-G1-N-Z10

M12接頭

/

LMC3-52-G1-N-M12

PNP

直接出線

3M

LMC3-52-G1-P-Z3

5M

LMC3-52-G1-P-Z5

10M

LMC3-52-G1-P-Z10

M12接頭

/

LMC3-52-G1-P-M12


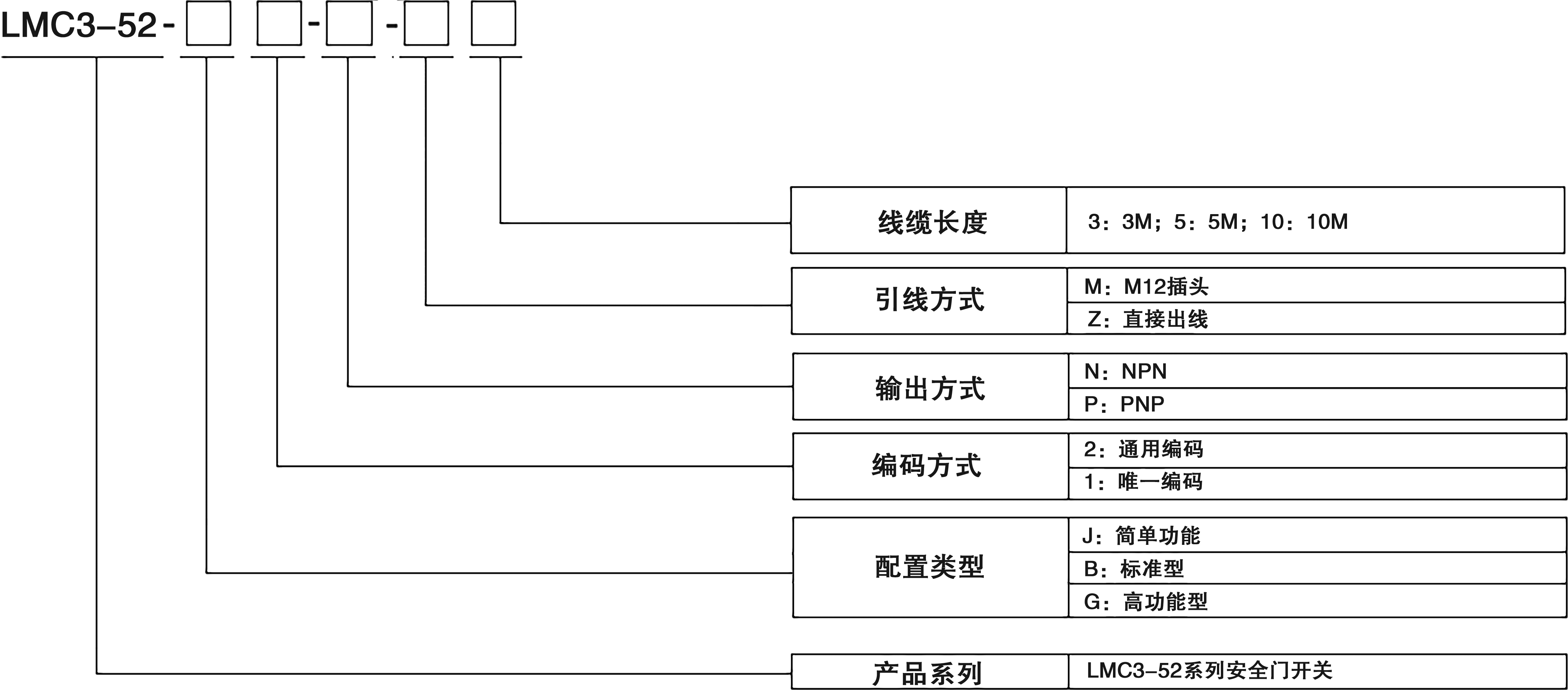

395181ccb7a771e30162f6415dc922a.png型號說明




395181ccb7a771e30162f6415dc922a.pngM12連接線選型

M12連接線


簡單功能線纜(5針5芯)

LMC3-52--XL-P55C3

LMC3-52-XL-P55C5

LMC3-52-XL-P55C10

標準型線纜(8針8芯)

LMC3-52-XL-P88C3

LMC3-52-XL-P88C5

LMC3-52-XL-P88C10

?功能型線纜(12針10芯)

LMC3-52-XL-P1210C3

LMC3-52-XL-P1210C5

LMC3-52-XL-P1210C10


395181ccb7a771e30162f6415dc922a.png指示燈說明



指?燈名稱

亮燈顏?

狀態

狀態說明

OSSD的狀態

執?器的檢測的狀態

?指示燈

點亮

正常動作中

ON

檢測狀態

閃爍

(?速)

正在切換編碼級別,由低級編碼到?級,

或正在進?匹配器的?教。

OFF

檢測到的匹配器不正確。

閃爍

正在切換編碼級別,由?級編碼到低級,

或正在進行匹配器的?教。

OFF

檢測到的匹配器不正確。

紅、綠

交替

閃爍

(?速)

編碼級別“高”動作時,檢測到未經示教的執?器。

OFF

檢測到的匹配器不正確。

切換編碼級別時的錯誤

不固定

點亮

?等處于打開狀態。

OFF

?檢測狀態

閃爍

(?速)

錯誤狀態。感應器檢測到異常。

OFF

不固定

熄滅

電源OFF

OFF

不固定

OSSD指?燈


點亮

OSSD開啟

ON

檢測狀態

閃爍

OSSD開啟,但?處于半開等不穩定的狀態。

ON

檢測狀態


點亮

OSSD關閉

OFF

不固定

輸?指?燈


點亮

安全輸?開啟

不固定

檢測狀態

閃爍

?保解除等待狀態(等待復位輸?)

OFF

不固定

熄滅


安全輸?關閉,或其他狀態

OFF

檢測狀態


395181ccb7a771e30162f6415dc922a.png技術參數

型號

LMC3-52-J

LMC3-52-B

LMC3-52-G

類型

簡單功能型

標準型

高功能型

檢測距離


正面

sao(OFF→ON)

10mm

sar(ON→OFF

18mm

側面

sao(OFF→ON)

6mm

sar(ON→OFF

14mm

響應時間*1

檢測動作

檢測→非檢測

20ms+2ms×(級聯連接總臺數-1)

非檢測→ 檢測

30ms+25ms×(級聯連接總臺數-1)

門的操作

容許操作頻率

3Hz

磁吸

磁吸保持?

15N

級聯連接

標準

-

最多30臺

控制輸出(OSSD 輸出)

輸出類型

晶體管輸出×2

最大負載電流

PNP:150mA以下、NPN:100mA以下

殘余電壓(ON時)

最大2.5V(電纜5m時)

OFF時電壓

最大2.0V(電纜5m時)

泄漏電流

最大0.5mA

最大負載容量

2.2μF

負載連線電阻

最大2.5Ω

檢測距離

正面

sao(OFF→ON)

10mm

sar(ON→OFF

18mm

側面

sao(OFF→ON)

6mm

sar(ON→OFF

14mm

響應時間*1

檢測動作

檢測→非檢測

20ms+2ms×(級聯連接總臺數-1 )

非檢測→ 檢測

30ms+25ms×(級聯連接總臺數-1 )

門的操作

容許操作頻率

3Hz

磁吸

磁吸保持?

15N

級聯連接

標準

-

最多30臺

控制輸出(OSSD 輸出)

輸出類型

晶體管輸出×2

最大負載電流

PNP:150mA以下、NPN:100mA以下

殘余電壓(ON時)

最大2.5V(電纜5m時)

OFF時電壓

最大2.0V(電纜5m時)

泄漏電流

最大0.5mA

最大負載容量

2.2μF

負載連線電阻

最大2.5Ω

AUX輸出(非安全系 輸出)

輸出類型

晶體管輸出

輸出數

1

最大負載電流

50mA

殘余電壓(ON時)

最大2.5V(電纜5 m時)

外部輸入 (短路電流)

安全輸入

-

約1.5mA×2

復位/EDM輸入

-

約5mA×1

電源

電源電壓

24VDC±20%包含紋波(P-P)10%Class2

消耗功率

0.8W*2

保護電路

電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護

安全相關參數

ISO13849-1 IEC/EN60947-5-1 IEC/EN60947-5-3

符合ISO 13849-1的4類開關/適合PLe/PLd

MTTFd≥30年

CE

環境抗耐性

外殼防護級

IP65,IP67IP68需要定制,下單前請與業務咨詢

動作環境溫度

-20℃至+55℃(無凍結)

存放環境溫度

-25℃至+70℃(無凍結)*3

動作環境濕度

5%至95%RH

存放環境濕度

5%至95%RH

耐振動

10至55HZ、雙振幅3.0mm、X、Y、Z各方向5分鐘

(IEC60947-5-3)

耐沖擊

30GX、Y、Z各方向6次(IEC60947-5-3)

材質

傳感器

主機

外殼

抗阻燃級熱塑性塑料

電纜

PVC

匹配器

外殼

抗阻燃級熱塑性塑料

*1 IEC60947-5-3規定的Risk Time為150 ms+2 ms×(級聯連接總臺數-1)

*2 負載電流除外。

*3 如需長期保存,  請保存在55℃以下的環境中。

395181ccb7a771e30162f6415dc922a.png產品尺寸圖

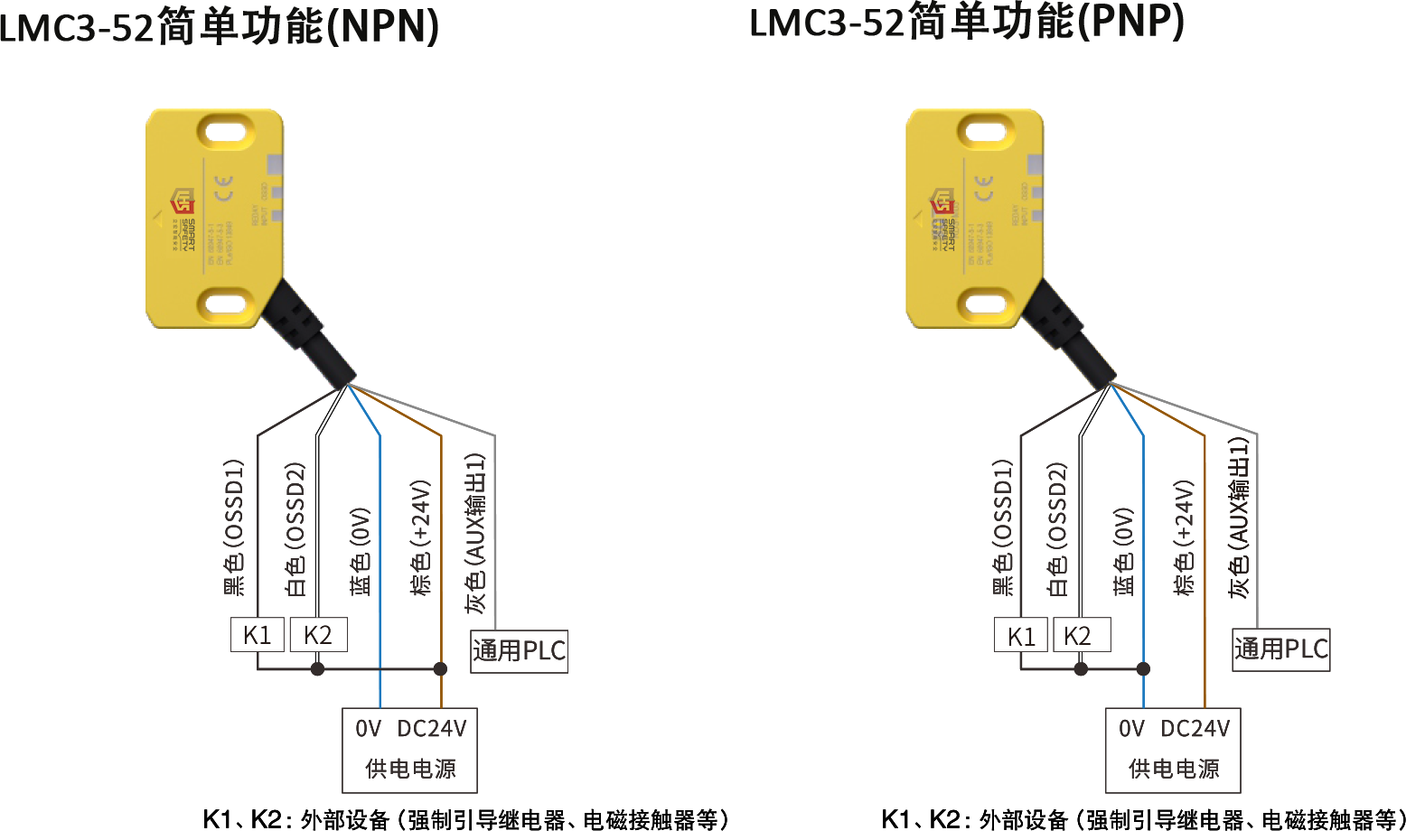

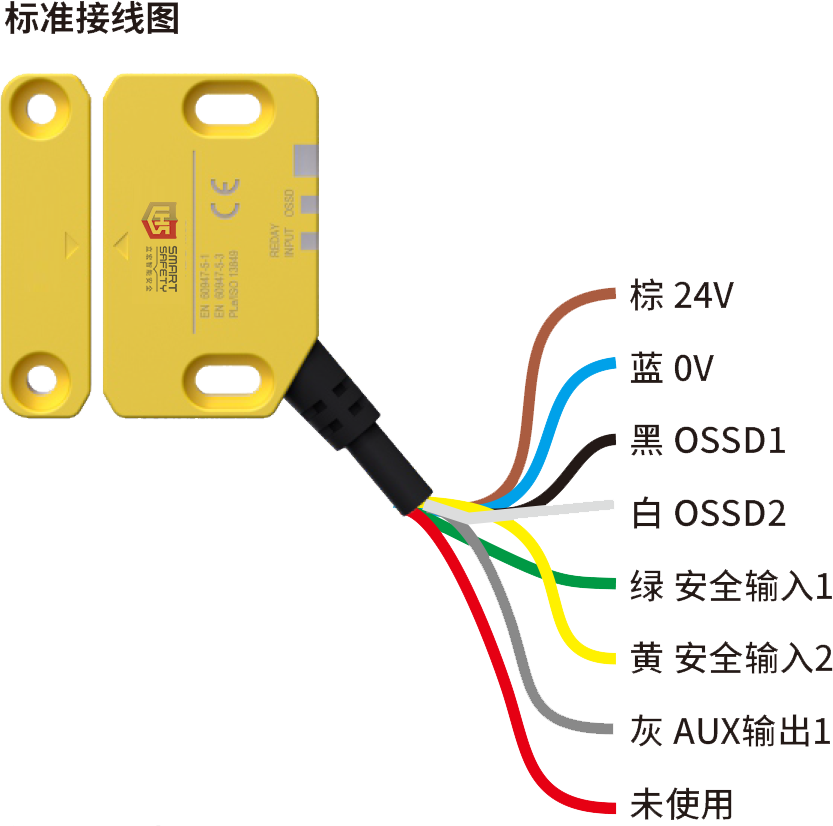

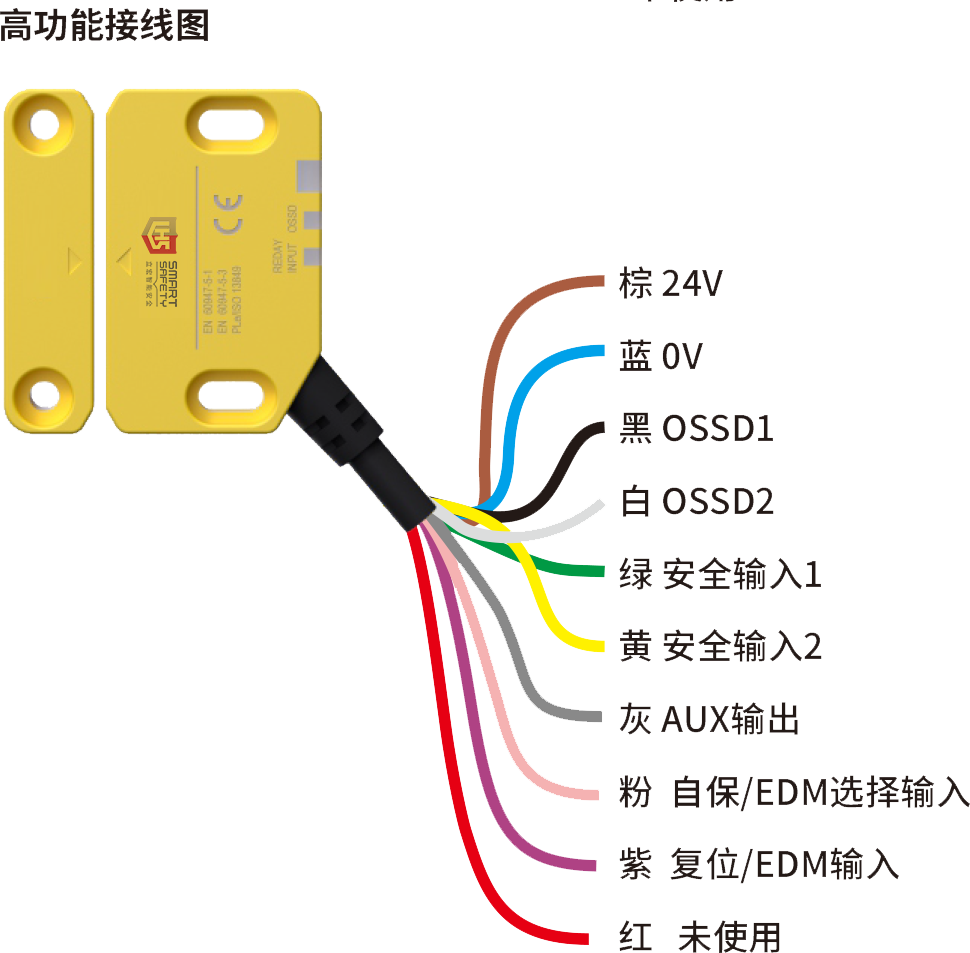

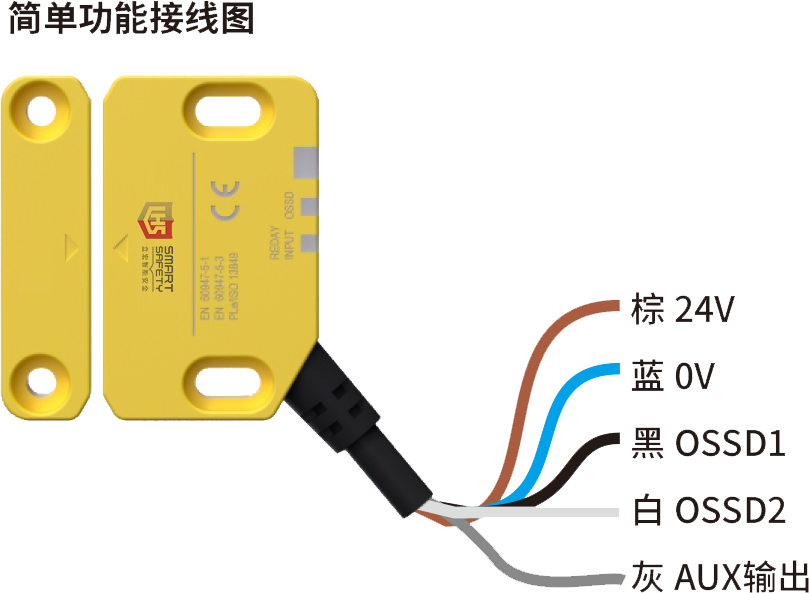

395181ccb7a771e30162f6415dc922a.png接線圖


針編號

信號定義

顏?

說明

1

24V

電源正

2

OSSD2

?

安全輸出2

3

0V

藍

電源負

4

OSSD1

?

安全輸出1

5

AUX輸出

輔助輸出1



針編號

信號定義

顏?

說明

1

AUX輸出1

輔助輸出1

2

24V

電源正

3

未使?

未使?

4

安全輸?2

?

級聯輸?2

5

OSSD1

?

安全輸出1

6

OSSD2

?

安全輸出2

7

0V

藍

電源負

8

安全輸?1

級聯輸?1



針編號

信號定義

顏?

說明

1

24V

電源正

2

安全輸?1

級聯輸?1

3

0V

藍

電源負

4

OSSD1

?

安全輸出1

5

AUX輸出1

輔助輸出1

6

安全輸?2

?

級聯輸?2

7

OSSD2

?

安全輸出2

8

?保/EDM選擇輸?

?保/EDM選擇輸?

9

未使?

未使?

10

11

復位/EDM輸?

復位/EDM輸?

12

級聯連接時的配線示例

高功能型自保功能:


自保功能是阻止OSSD由OFF狀態自動變?yōu)镺N狀態的功能。該功能可防止設備意外啟動或重啟。要從自保功能工作的狀態恢復到正常動作狀態,需要進行復位操作。

簡單功能型及標準型無法進行自保功能的設定。自保功能固定為“自動”。

高功能型的自保功能設定可從“自動”、“手動”2個類型中選擇。

此處的自動、手動指以下動作:

自動:

當OSSD具備切換到ON狀態的條件(例如,門等處于關閉狀態)時,立即切換到ON狀態

手動:

即使OSSD具備切換到ON狀態的條件,仍保持OFF狀態(自保狀態)。

<自保狀態的解除>

要使OSSD切換到ON狀態并啟動設備,需要在安裝了GS(非接觸)的門關閉、設備的啟動準備已完成的狀態下進行復位操作。由此,OSSD變?yōu)镺N狀態,可以解除自保狀態。

自保功能的設定

自保功能

EDM功能

復位/EDM 輸入(紫)

自保/EDM功能選擇輸入(粉)

自動

不使用

0V

0V

自動

使用

通過繼電器的NC接點連接至24 V

開放

手動

不使用

通過NO的復位開關連接至24 V

連接至24 V

手動

使用

通過NO的復位開關及繼電器的NC接點連接至24V

連接至24 V
